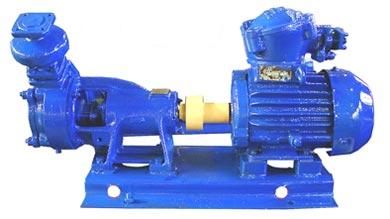

Вихревые насосы типа ВК
Назначение и конструкция:
Вихревые насосы применяют в системах с малыми подачами и сравнительно высокими напорами. Насосы ВК, ВКС, ВКО - вихревые, одноступенчатые, горизонтальные, консольные. В корпусе и крышке насоса выполнена рабочая камера проточной части, представляющая собой кольцевой канал, сообщающийся с входным и выходным патрубками насоса. Перемещение жидкой среды по кольцевому каналу и придание ей необходимой энергии осуществляется рабочим колесом, представляющим собой диск с радиальными лопатками. ВКС - самовсасывающие насосы. Для обеспечения самовсасывания на напорном патрубке насосов устанавливается колпак-расширитель, который позволяет предварительно залитому насосу ВКС откачать воздух из всасывающего трубопровода. ВКО - насосы с обогревом - для перекачивания легкозастывающих жидкостей. Насосы типа ВКО имеют крышку обогрева и диск, которые вместе с крышкой корпуса образуют камеры обогрева. Вал насосов ВК, ВКС, ВКО вращается в двух шарикоподшипниковых опорах, размещенных в расточках кронштейна. Уплотнение вала - сальник с мягкой набивкой. Привод насоса от электродвигателя через соединительную муфту.
Перекачиваемая жидкость:
Насосы ВК-2Г предназначены для перекачивания вредных, горючих, легковоспламеняющихся и взрывоопасных жидкостей кинематической вязкостью до 36*10-6 м²/с (36сСт), с содержанием твердых включений, не более 0,01% по массе и размером не более 0,05 мм, в которых материалы проточной части не допускают линейную скорость сплошной коррозии более 0,1мм/год по ГОСТ9.908-85.
ВКС-2Г предназначены для вредных и горючих жидкостей с температурой вспышки более 358 К (85°С) и давлением паров менее 0,01МПа (0,1 кгс/см²).
Для перекачивания вредных жидкостей третьего и четвертого класса опасности по ГОСТ 12.1.007-76, не взрыво- и пожароопасных, нейтральных к материалу - чугун ГОСТ 1412-85, допускается применять насосы (ВК, ВКС) А-2Г.
Вихревые насосы типа ВК,ВКС предназначены для перекачивания воды, нейтральных, горючих, токсичных, лекговоспламеняющихся и взрывоопасных, а также химически активных жидкостей с температурой от -40° до 85°С, с содержанием твердых включений не более 0,01% по массе размером до 0,05 мм.
Вихревые насосы типа ВК предназначены для перекачивания воды, нейтральных и прочих слаботоксичных жидкостей с температурой от -40° до 85°С, с содержанием твердых включений не более 0,01% по массе размером до 0,05 мм.
Технические характеристики
|
Типоразмер |
Подача, м3/час |
Напор, м |
Мощность и частота вращения э/д кВт/об/мин |
Габаритные размеры (LxBxH) мм |
Масса агрегата, кг |
| Насос ВК 1/16А |
3,6 |
16 |
1,5 / 1500 |
525х315х332 |
58 |
| Насос ВК 1/16Б |
3,6 |
16 |
1,5 / 1500 |
525х315х332 |
62 |
| Насос ВК 1/16К |
3,6 |
16 |
1,5 / 1500 |
525х315х332 |
60 |
| Насос ВК 1/16А-2Г |
3,6 |
16 |
1,5 / 1500 |
525х315х332 |
58 |
| Насос ВК 1/16Б-2Г |
3,6 |
16 |
1,5 / 1500 |
525х315х332 |
66 |
| Насос ВК 1/16К-2Г |
3,6 |
16 |
1,5 / 1500 |
525х315х332 |
63 |
| Насос ВКС 1/16А |
3,6 |
16 |
1,5 / 1500 |
525х315х332 |
61 |
| Насос ВКС 1/16Б |
3,6 |
16 |
1,5 / 1500 |
525х315х332 |
65 |
| Насос ВКС 1/16К |
3,6 |
16 |
1,5 / 1500 |
525х315х332 |
64 |
| Насос ВКС 1/16А-2Г |
3,6 |
16 |
1,5 / 1500 |
525х315х332 |
62 |
| Насос ВКС 1/16Б-2Г |
3,6 |
16 |
1,5 / 1500 |
525х315х332 |
71 |
| Насос ВКО 1/16А |
3,6 |
16 |
1,5 / 1500 |
525х315х332 |
58 |
| Насос ВК 2/26А |
7,2 |
26 |
5,5 / 1500 |
630х290х332 |
75 |
| Насос ВК 2/26Б |
7,2 |
26 |
5,5 / 1500 |
630х290х332 |
79 |
| Насос ВК 2/26К |
7,2 |
26 |
5,5 / 1500 |
630х290х332 |
77 |
| Насос ВК 2/26А-2Г |
7,2 |
26 |
5,5 / 1500 |
630х290х332 |
75 |
| Насос ВК 2/26Б-2Г |
7,2 |
26 |
5,5 / 1500 |
630х290х332 |
85 |
| Насос ВК 2/26К-2Г |
7,2 |
26 |
5,5 / 1500 |
630х290х332 |
81 |
| Насос ВКС 2/26А |
7,2 |
26 |
5,5 / 1500 |
630х290х332 |
78 |
| Насос ВКС 2/26Б |
7,2 |
26 |
5,5 / 1500 |
630х290х332 |
84 |
| Насос ВКС 2/26К |
7,2 |
26 |
5,5 / 1500 |
630х290х332 |
83 |
| Насос ВКС 2/26А-2Г |
7,2 |
26 |
5,5 / 1500 |
630х290х332 |
79 |
| Насос ВКС 2/26Б-2Г |
7,2 |
26 |
5,5 / 1500 |
630х290х332 |
88 |
| Насос ВКС 2/26К-2Г |
7,2 |
26 |
5,5 / 1500 |
630х290х332 |
87 |
| Насос ВКС 4/28Б |
7,2 |
26 |
5,5 / 1500 |
640х310х344 |
109 |
| Насос ВКС 4/28К |
14,4 |
28 |
7,5 / 1500 |
640х310х344 |
99 |
| Насос ВКС 4/28А-2Г |
14,4 |
28 |
5,5 / 1500 |
640х310х344 |
106 |
| Насос ВКС 4/28Б-2Г |
14,4 |
28 |
7,5 / 1500 |
640х310х344 |
114 |
| Насос ВКС 4/28К-2Г |
14,4 |
28 |
7,5 / 1500 |
640х310х344 |
110 |
| Насос ВКО 4/28А |
14,4 |
28 |
7,5 / 1500 |
640х310х344 |
105 |
| Насос ВК5/24А(32) |
14,4 |
28 |
7,5 / 1500 |
680х310х350 |
120 |
| Насос ВК5/24Б(32) |
18 |
24 |
11 / 1500 |
680х310х350 |
125 |
| Насос ВК5/24К(32) |
18 |
24 |
11 / 1500 |
680х310х350 |
123 |
| Насос ВК5/24А-2Г(32) |
18 |
24 |
11 / 1500 |
680х310х350 |
120 |
| Насос ВК5/24Б-2Г(32) |
18 |
24 |
11 / 1500 |
680х310х350 |
129 |
| Насос ВК5/24К-2Г(32) |
18 |
24 |
11 / 1500 |
680х310х350 |
125 |
| Насос ВКС5/24А(32) |
18 |
24 |
11 / 1500 |
680х310х350 |
137 |
| Насос ВКС5/24Б(32) |
18 |
24 |
11 / 1500 |
680х310х350 |
143 |
| Насос ВКС5/24К(32) |
18 |
24 |
11 / 1500 |
680х310х350 |
142 |
| Насос ВКС5/24А-2Г(32) |
18 |
24 |
11 / 1500 |
680х310х350 |
137 |
| Насос ВКC5/24Б-2Г(32) |
18 |
24 |
11 / 1500 |
680х310х350 |
142 |
| Насос ВКC5/24К-2Г(32) |
18 |
24 |
11 / 1500 |
680х310х350 |
137 |
| Насос ВКО5/24А(32) |
18 |
24 |
11 / 1500 |
680х310х350 |
139 |
| Насос ВК 10/45А |
36 |
45 |
30 / 1500 |
777х341х417 |
270 |
| Насос ВКС 10/45А |
36 |
45 |
30 / 1500 |
815х366х417 |
300 |
| Насос ВКО 10/45А |
36 |
45 |
30 / 1500 |
815х366х417 |
302 |
