Д

Насосы типа Д и 1Д — центробежные, горизонтальные, одноступенчатые с двусторонним полуспиральным подводом жидкости к рабочему колесу и спиральнымотводом.

Насосы типа Д и 1Д одноступенчатые горизонтальные предназначены для перекачки воды и аналогичных ей по вязкостии химическим свойствам жидкостей, при температуре до 85 градусовЦельсия. Также в ряде случаев могут быть использованы для работы с нефтью и продуктами её переработки при условии, что кинематическая вязкость находится в пределах 10–4 м2/с, содержание механических примесейне превышает 1%, а их размер не может быть больше 0,2 мм.

Наибольшим спросом, на данный момент, пользуются марка насоса Д 320 50, а также группа марок модификации: насос 1д 200 90, насос 1д630 90, 1д 315 71, 1д 315 50, 1д 500 63, 1д 1250 125 технические характеристики которых можно уточнить в таблице ниже. В зависимости от предназначения насосов Д, 1Д и 2Д, материалы проточной части могут быть маркированы следующим образом:

Б – нефть и нефтепродукты, материал — бронза;
К – химически активные жидкости, материал – хромоникелевая сталь;
В – для жидкостей с механическими примесями до 1%, материал – углеродистая сталь;

Для других типов проточной части максимально допустимое содержание твердых примесей не может превышать 0,05%.

Технические характеристики

Марка насоса	Подача, м3/ч	Напор, м	Мощность, кВт	Частота, об/мин
Д160-112	160	112	90	3000
Д160-112а	150	100	75	3000
Д160-112б	135	80	55	3000
Д160-112	80	28	15	1500
Д160-112а	70	25	15	1500
Д200-36	200	36	45	1500
Д200-36а	190	29	30	1500
Д200-36б	180	25	22	1500
Д320-50	320	50	75	1500
Д320-50а	300	39	55	1500
Д320-50б	300	30	45	1500
1Д200-90	200	90	90	3000
1Д200-90а	180	74	75	3000
1Д200-90б	160	62	55	3000
1Д200-90	100	22	15	1500
1Д250-125	250	125	160	3000
1Д250-125а	240	101	132	3000
1Д315-50	315	50	75	3000
1Д315-50а	300	42	55	3000
1Д315-50б	220	36	45	3000
1Д315-71	315	71	110	3000
1Д315-71а	300	60	90	3000
1Д500-63	500	63	160	1500
1Д500-63а	450	53	132	1500
1Д500-63б	400	44	110	1500
1Д630-90	630	90	315	1500
1Д630-90а	550	74	200	1500
1Д630-90б	500	60	160	1500
1Д630-125	630	125	400	1500
1Д630-125а	550	101	315	1500
1Д630-125б	500	82	250	1500
1Д800-56	800	56	200	1500
1Д800-56а	740	48	132	1500
1Д800-56б	700	40	110	1500
1Д1250-63	1250	63	315	1500
1Д1250-63а	1100	52.5	250	1500
1Д1250-63б	1050	44	200	1450
1Д1250-63	800	28	110	1000
1Д1250-63а	740	24	75	1000
1Д1250-63б	710	20	55	1000
1Д1250-125	1250	125	630	1500
1Д1250-125а	1150	102	500	1500
1Д1250-125б	1030	87	400	1500
1Д1600-90	1600	90	630	1500
1Д1600-90а	1450	75	500	1500
1Д1600-90б	1300	63	400	1500
1Д1600-90	1000	40	160	1000
1Д1600-90а	970	34	132	1000
1Д1600-90б	870	30	110	1000
Д 2000-21б-2	1700	17	110	1000
Д 2000-100-2	2000	100	800	1000
Д 2000-100а-2	1900	88	630	1000
Д 2000-100б-2	1800	80	630	1000
Д 2500-62-2	2500	62	630	1000
Д 2500-62-2	2000	34	250	750
Д 2500-62а-2	2300	52	500	1000
Д 2500-62а-2	1900	29	250	750
Д 2500-62-2	2500	62	630	1000
Д 3200-33-2	3200	33	400	1000
Д 3200-33-2	2500	17	160	750
Д 3200-33а-2	3000	29	315	1000
Д 3200-33а-2	2400	15	132	750
Д 3200-33б-2	2800	25	315	1000
Д 3200-33б-2	2300	13	110	750
Д 3200-75-2	3200	75	1000	1000
Д 3200-75-2	2500	42	400	750
Д 3200-75а-2	3000	65	800	1000
Д 3200-75а-2	2300	35	400	750
Д 3200-75-2	3200	75	1000	1000
Д 4000-95-2	4000	95	1600	1000
Д 4000-95-2	3200	50	630	750
Д 4000-95а-2	3700	82	1250	1000
Д 4000-95а-2	3000	45	630	750
Д 6300-27-3	6300	27	630	750
Д 6300-27-3	5000	17	315	600
Д 6300-27-3-1	5000	32	630	750
Д 6300-27-3-1	4000	20	315	600
Д 6300-27а-3	5800	24	500	750
Д 6300-27а-3	4620	15	250	600
Д 6300-27б-3	5450	22	400	750
Д 6300-27б-3	4350	14	200	600
Д 6300-80-2	6300	80	2000	750
Д 6300-80-2	5000	50	1000	600
Д 6300-80а-2	5900	70	1600	750
Д 6300-80а-2	4700	45	800	600
Д 6300-80б-2	5500	60	1250	750
Д 6300б-80-2	4400	38	630	600
Д 12500-24	12500	24	1250	500

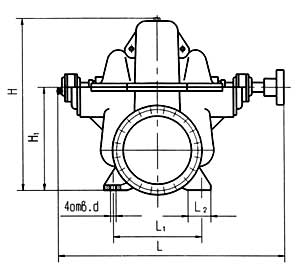

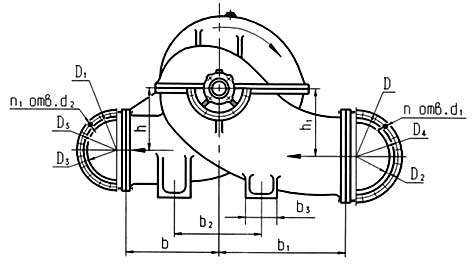

Обозначение насоса	L	L1	L2	H	H1	h	h1	b	b1	b2	b3	d	d1	n	d2	П1	D	D1	D2	D3	D4	D5
Д 2000-21-2-C	1440	660	160	1260	760	440	460	500	850	600	200	35	26	20	26	16	670	565	500	400	620	515
Д 2000-100-2-C	1800	680	220	1405	800	565	415	800	750	980	220	42	33	20	26	12	710	460	500	300	650	410
Д 2500-65-2-C	1850	900	250	1420	850	620	475	770	900	850	250	42	33	20	30	20	710	580	500	400	650	525
Д 3200-33-2-C	1890	780	200	1485	900	525	550	740	1020	720	240	35	30	20	26	20	780	670	600	500	725	620
Д 3200-75-2-C	2000	900	250	1590	950	642	532	740	1000	1000	250	42	35	20	30	16	840	580	600	400	770	525
Д 4000-95-2-C	2260	1000	250	1755	1050	758	595	1100	1100	1200	300	45	33	20	33	20	840	710	600	500	770	650
Д 6300-27-3-C	2000	1000	250	1950	1210	660	690	750	1400	900	300	42	35	24	30	20	1020	780	800	600	950	725
Д 6300-27-3-1-C	2000	1000	250	1950	1210	660	690	750	1400	900	300	42	35	24	30	20	1020	780	800	600	950	725
Д 6300-80-2-C	2880	1000	300	2195	1330	880	700	1100	1285	1350	350	56	35	24	35	20	1020	840	800	600	950	770
