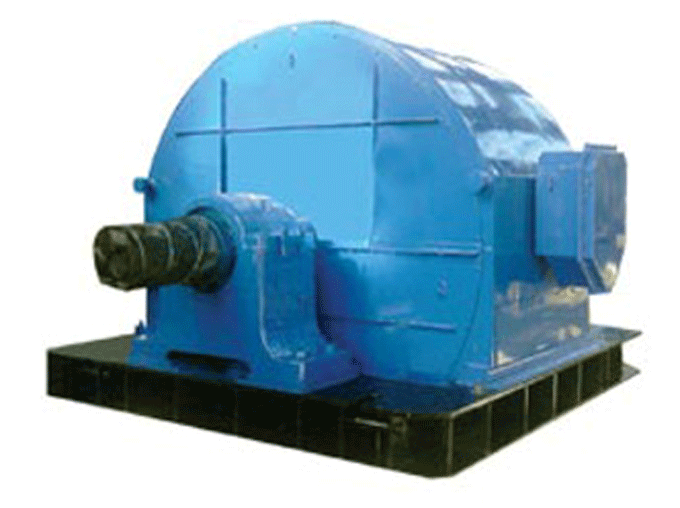

Электродвигатели синхронные серии СДН, СДНЗ, СДСЗ
Двигатели предназначены для работы от сети переменного тока частотой 50 Гц напряжением 6000 В, 10000 В и 11000 В.
Пуск двигателей асинхронный, прямой, от полного напряжения сети с включенным в цепь обмотки возбуждения разрядным сопротивлением. В процессе пуска среднее напряжение на зажимах двигателей должно быть не менее 0,85 Unom, минимальное в начале пуска - не ниже 0,7-0,8 Unom (для различных типов двигателей).
Двигатели допускают два пуска подряд с интервалом между ними 5 мин из холодного состояния или один пуск из горячего состояния. Интервал между последующими пусками не менее двух часов.
В двигателях предусмотрен контроль температуры обмотки и сердечника статора, подшипников и воды на входе и выходе воздухоохладителей.
Изоляционные материалы обмотки статора класса нагревостойкости не ниже “В”.
Обмотка статора соединяется в звезду и имеет шесть концов, выведенных в фундаментную яму, двигателей СДН2-18-64-12УХЛ4 - в коробку выводов.
Возбуждение двигателей осуществляется от тиристорных возбудителей с системой управления и автоматического регулирования тока возбуждения.
Структура условного обозначения:
|
СДНЗ-1600-Х-ZZУХЛ4
Пример: СДНЗ-1600-10-300УХЛ4
С – синхронный
Д – двигатель
Н,С - нормальный, специальный
З - закрытого исполнения
1600 - мощность, кВт
Х - напряжение, кВ
ZZ - число оборотов в мин
УХЛ4 - климатическое исполнение
и категория размещения
|
СДНЗ2-ХХХ-YY-ZУХЛ4
Пример: СДНЗ2-19-104-10 УХЛ4
С - синхронный
Д - двигатель
Н,С - нормальный, специальный
З - закрытого исполнения
2 - вторая серия
ХХХ - габарит
YY - длина сердечника статора в см
Z -число полюсов
УХЛ4, Т4 - климатическое исполнение и категория размещения
|
Техническая характеристика электродвигателей серии СДН, СДНЗ, СДСЗ
| Тип двигателя | Мощность, кВт | Напряжение, В | Частота вращения об/мин | КПД % | Коэффициент мощности | Напряжение возбуждения, В | Ток возбуждения, А | Масса, кг |
| СДС3-17-64-6УХЛ4 | 4000 | 10000 | 1000 | 95,1 | 0,9 | 76 | 290 | 28800 |
| СДН-15-64-6Т4 | 2500 | 6000 | 1000 | 96 | 0,9 | 65 | 270 | 12000 |
| СДС3-17-64-6Т4 | 4000 | 11000 | 1000 | 95 | 0,9 | 78 | 295 | 28800 |
| СДН32-19-104-10УХЛ4 | 8000 | 10000 | 600 | 97,5 | 0,9 | 121 | 255 | 41000 |
| СДС3-1600-10-500УХЛ4 | 1600 | 10000 | 500 | 93,6 | 0,9 | 88 | 260 | 21500 |
| СДС2-18-64-12УХЛ4 | 2500 | 6000 | 500 | 96,2 | 0,9 | 75 | 260 | 17000 |
| СДН32-20-49-20УХЛ4 | 3150 | 6000 | 300 | 96 | 0,9 | 120 | 255 | 22000 |
| СДС3-1600-6-300УХЛ4 | 1600 | 6000 | 300 | 95 | 0,9 | 105 | 185 | 31700 |
| СДС3-1600-10-300УХЛ4 | 1600 | 10000 | 300 | 94,6 | 0,9 | 102 | 184 | 31500 |
| СДН32-19-49-24УХЛ4 | 1600 | 6000 | 250 | 95,3 | 0,9 | 105 | 260 | 17000 |
| СДС3-17-41-12УХЛ4 | 1600 | 10000 | 500 | 93,6 | 0,9 | 88 | 260 | 23000 |
| СДС3-17-64-6УХЛ4 | 4000 | 6000 | 1000 | 95,6 | 0,9 | 71 | 270 | 28800 |
| СДН3-14-59-8Т3 | 800 | 10000 | 750 | 95 | 0,9 | 40 | 200 | 7900 |
| СДС3-2500-10-1000УХЛ4 | 2500 | 10000 | 1000 | 96,4 | 0,9 | 65 | 240 | 15500 |
| СДС3-17-76-12УХЛ4 | 3200 | 10000 | 500 | 96 | 0,9 | 92 | 243 | 37800 |
| СДС3-20-49-60УХЛ4 | 2000 | 10000 | 100 | 93,5 | 0,9 | 196 | 275 | 46500 |
| СДН3-17-59-8УХЛ4 | 4000 | 10000 | 750 | 96 | 0,9 | 100 | 278 | 28700 |
| СДН3-17-49-12УХЛ4 | 2500 | 6000 | 500 | 95,5 | 0,9 | 94 | 298 | 22000 |
| СДН3-17-59-12УХЛ4 | 3200 | 6000 | 500 | 96 | 0,9 | 80 | 309 | 22400 |
| СДН3-18-91-12УХЛ4 | 6300 | 10000 | 500 | 96,4 | 0,9 | 122 | 272 | 50100 |
| СДН3-18-61-16УХЛ4 | 4000 | 6000 | 375 | 96 | 0,9 | 138 | 280 | 37000 |
| СДН3-18-94-16УХЛ4 | 6300 | 6000 | 375 | 96,5 | 0,9 | 155 | 305 | 50300 |
| СДУ-17-61-16УХЛ4 | 4000 | 6000 | 375 | 95,9 | 0,9 | 114 | 315 | 29100 |
| СДН2-16 | 800-2000 | 6000 | 500-1000 | 0,9 | ||||
| СДН2-17 | 315-4000 | 6000 | 300-1000 | 0,9 | ||||
| СДН32-16 | 800-2000 | 6000 | 500-1000 | 0,9 | ||||
| СДН32-17 | 315-4000 | 6000 | 300-1000 | 0,9 |

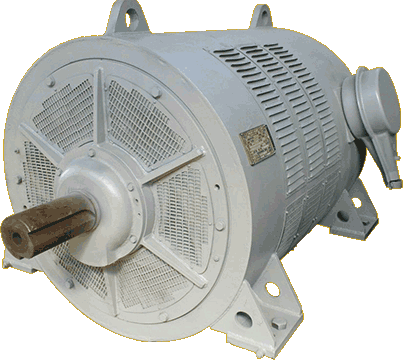

Электродвигатели синхронные серии АКН
Двигатели асинхронные трехфазного тока с фазным ротором предназначены для комплектации привода механизмов с регулированием частоты вращения и механизмов с тяжелыми условиями пуска (шахтных подъемников. вентиляторов с большими моментами инерции рабочего колеса и др.).
Режим работы SI по ГОСТ 183-74.
Степень защиты IР21 по ГОСТ 17494-87.
Способ охлаждения IСА01 по ГОСТ20459-87.
Климатическое исполнение и категория размещения У3 или Т3 по ГОСТ 15150-69.
Электродвигатели АКН-2
Асинхронные трехфазные двигатели с фазным ротором, самовентиляцией серии АКН-2, предназначены для привода шахтных подъемных машин, вентиляторов с большими моментами инерции рабочего колеса и др., работают от сети 6000 В, допускают прямой пуск. Применение: угольная промышленность и др.
Техническая характеристика электродвигателей серии АКН2
| Тип двигателя | Мощность, кВт | Частота вращения, об/мин | Масса, кг. |
| АКН2-15-57-6УХЛ4 | 1000 | 1000 | 4900 |
| АКН2-15-69-6УХЛ4 | 1250 | 1000 | 5500 |
| АКН2-15-57-8УХЛ4 | 800 | 750 | 4800 |
| АКН2-15-69-8УХЛ4 | 1000 | 750 | 5350 |
| АКН2-15-57-10УХЛ4 | 630 | 600 | 4700 |
| АКН2-15-69-10УХЛ4 | 800 | 600 | 5250 |
| АКН2-16-57-6УХЛ4 | 1600 | 1000 | 7600 |
| АКН2-16-69-6УХЛ4 | 2000 | 1000 | 8500 |
| АКН2-16-57-8УХЛ4 | 1250 | 750 | 7350 |
| АКН2-16-69-8УХЛ4 | 1600 | 750 | 8300 |
| АКН2-16-83-8УХЛ4 | 2000 | 750 | 9300 |
| АКН2-16-57-10УХЛ4 | 1000 | 600 | 6800 |
| АКН2-16-69-10УХЛ4 | 1250 | 600 | 7750 |
| АКН2-16-39-12УХЛ4 | 500 | 500 | 5630 |
| АКН2-16-48-12УХЛ4 | 630 | 500 | 6250 |
| АКН2-16-57-12УХЛ4 | 800 | 500 | 6800 |
| АКН2-17-57-10УХЛ4 | 1600 | 600 | 9650 |
| АКН2-17-69-10УХЛ4 | 2000 | 600 | 10750 |
| АКН2-17-48-12УХЛ4 | 1000 | 500 | 8850 |
| АКН2-17-57-12УХЛ4 | 1250 | 500 | 9700 |
| АКН2-17-31-16УХЛ4 | 500 | 375 | 6050 |
| АКН2-17-39-16УХЛ4 | 630 | 375 | 6650 |
| АКН2-17-23-16УХЛ4 | 315 | 375 | 5350 |
| АКН2-17-27-16УХЛ4 | 400 | 375 | 5700 |
| АКН2-17-31-20УХЛ4 | 315 | 300 | 6050 |
| АКН2-17-39-20УХЛ4 | 400 | 300 | 6650 |
Электродвигатели синхронные серии АКН-4
Двигатели трехфазного тока с фазным ротором предназначены для комплектации привода механизмов с
регулированием частоты вращения и механизмов с тяжелыми условиями пуска (вентиляторов с большими
моментами инерции рабочего колеса, шахтных подъемников и др.).
Режим работы SI по ГОСТ 183-74.
Степень защиты IP21 по ГОСТ 17494-87.
Способ охлаждения ICA01 по ГОСТ20459-87.
Климатическое исполнение и категория размещения УЗ или ТЗ по ГОСТ 15150-69.
Техническая характеристика электродвигателей серии АКН-4
|
Тип двигателя |
Мощность, кВт |
Напряжение, В |
Частота вращения синхронная, об/мин |
Ммакс./ Мном. |
Масса, кг |
| АКН-4-15-45-6УЗ | 1000 | 6000 | 1000 | 2,3 | 4500 |
| АКН-4-15-57-6УЗ | 1250 | 6000 | 1000 | 2,3 | 5050 |
| АКН-4-16-45-6УЗ | 1600 | 6000 | 1000 | 2,3 | 5900 |
| АКН-4-16-57-6УЗ | 2000 | 6000 | 1000 | 2,3 | 6700 |
| АКН-4-15-45-8УЗ | 800 | 6000 | 750 | 2,3 | 4500 |
| АКН-4-15-57-8УЗ | 1000 | 6000 | 750 | 2,3 | 5050 |
| АКН-4-16-45-8УЗ | 1250 | 6000 | 750 | 2,2 | 5800 |
| АКН-4-16-57-8УЗ | 1600 | 6000 | 750 | 2,2 | 6500 |
| АКН-4-16-69-8УЗ | 2000 | 6000 | 750 | 2,2 | 7300 |
| АКН-4-15-45-10УЗ | 630 | 6000 | 600 | 2,3 | 4450 |
| АКН-4-15-57-10УЗ | 800 | 6000 | 600 | 2,3 | 5000 |
| АКН-4-16-45-10УЗ | 1000 | 6000 | 600 | 2,3 | 5600 |
| АКН-4-16-57-10УЗ | 1250 | 6000 | 600 | 2,3 | 6300 |
| АКН-4-17-45-10УЗ | 1600 | 6000 | 600 | 2 | 8250 |
| АКН-4-17-57-10УЗ | 2000 | 6000 | 600 | 2 | 9450 |
| АКН-4-16-33-12УЗ | 500 | 6000 | 500 | 2,3 | 4800 |
| АКН-4-16-38-12УЗ | 630 | 6000 | 500 | 2,3 | 5100 |
| АКН-4-16-45-12УЗ | 800 | 6000 | 500 | 2,3 | 5500 |
| АКН-4-17-38-12УЗ | 1000 | 6000 | 500 | 2,3 | 7550 |
| АКН-4-17-45-12УЗ | 1250 | 6000 | 500 | 2,3 | 8200 |
| АКН-4-17-24-16УЗ | 315 | 6000 | 375 | 2,6 | 5450 |
| АКН-4-17-24-16УЗ | 400 | 6000 | 375 | 2,3 | 5450 |
| АКН-4-17-28-16УЗ | 500 | 6000 | 375 | 2,3 | 5900 |
| АКН-4-17-33-16УЗ | 630 | 6000 | 375 | 2,3 | 6250 |
| АКН-4-17-28-20УЗ | 315 | 6000 | 300 | 2,3 | 5900 |
| АКН-4-17-33-20УЗ | 400 | 6000 | 300 | 2,3 | 6200 |
Габаритноустановочные размеры электродвигателей серии АКН-4
| Тип | Размеры в мм | |||||||||||
| b10 | b11 | b31 | d1 | d30 | l1 | l10 | l30 | l31 | l34 | h | h31 | |
| АКН-4-15-45-6УЗ | 1400 | 1500 | 900 | 160 | 1300 | 300 | 1120 | 2525 | 355 | 1380 | 500 | 1285 |
| АКН-4-15-57-6УЗ | 1400 | 1500 | 900 | 160 | 1300 | 300 | 1250 | 2645 | 355 | 1500 | 500 | 1285 |
| АКН-4-15-45-8УЗ | 1400 | 1500 | 900 | 160 | 1300 | 300 | 1120 | 2525 | 355 | 1380 | 500 | 1285 |
| AKH-4-15-57-8УЗ | 1400 | 1500 | 900 | 160 | 1300 | 300 | 1250 | 2645 | 355 | 1500 | 500 | 1285 |
| АКН-4-15-45-10УЗ | 1400 | 1500 | 900 | 160 | 1300 | 300 | 1120 | 2525 | 355 | 1380 | 500 | 1285 |
| AKH-4-15-57-10УЗ | 1400 | 1500 | 900 | 160 | 1300 | 300 | 1250 | 2645 | 355 | 1500 | 500 | 1285 |
| АКН-4-16-45-6УЗ | 1500 | 1700 | 995 | 200 | 1500 | 350 | 1120 | 2595 | 375 | 1400 | 630 | 1515 |
| AKH-4-16-57-6УЗ | 1500 | 1700 | 995 | 200 | 1500 | 350 | 1250 | 2715 | 375 | 1520 | 630 | 1515 |
| AKH-4-16-45-8УЗ | 1500 | 1700 | 995 | 200 | 1500 | 350 | 1120 | 2595 | 375 | 1400 | 630 | 1515 |
| AKH-4-16-57-8УЗ | 1500 | 1700 | 995 | 200 | 1500 | 350 | 1250 | 2715 | 375 | 1520 | 630 | 1515 |
| AKH-4-16-69-8УЗ | 1500 | 1700 | 995 | 200 | 1500 | 350 | 1400 | 2855 | 375 | 1660 | 630 | 1515 |
| AKH-4-16-45-10УЗ | 1500 | 1700 | 995 | 200 | 1500 | 350 | 1120 | 2595 | 375 | 1400 | 630 | 1515 |
| AKH-4-16-57-10УЗ | 1500 | 1700 | 995 | 200 | 1500 | 350 | 1250 | 2715 | 375 | 1520 | 630 | 1515 |
| AKH-4-16-33-12УЗ | 1500 | 1700 | 995 | 200 | 1500 | 350 | 900 | 2415 | 375 | 1220 | 630 | 1515 |
| AKH-4-16-38-12УЗ | 1500 | 1700 | 995 | 200 | 1500 | 350 | 1000 | 2505 | 375 | 1310 | 630 | 1515 |
| AKH-4-16-45-12УЗ | 1500 | 1700 | 995 | 200 | 1500 | 350 | 1120 | 2595 | 375 | 1400 | 630 | 1515 |
| AKH-4-17-45-10УЗ | 1800 | 2000 | 1135 | 200 | 1800 | 350 | 1120 | 2595 | 375 | 1400 | 630 | 1665 |
| AKH-4-17-57-10УЗ | 1800 | 2000 | 1135 | 200 | 1800 | 350 | 1250 | 2715 | 375 | 1520 | 630 | 1665 |
| AKH-4-17-38-12УЗ | 1800 | 2000 | 1135 | 200 | 1800 | 350 | 1000 | 2505 | 375 | 1310 | 630 | 1665 |
| AKH-4-17-45-12УЗ | 1800 | 2000 | 1135 | 200 | 1800 | 350 | 1120 | 2595 | 375 | 1400 | 630 | 1665 |
| AKH-4-17-24-16УЗ | 1800 | 2000 | 1135 | 200 | 1800 | 350 | 800 | 2295 | 375 | 1100 | 630 | 1665 |
| AKH-4-17-28-16УЗ | 1800 | 2000 | 1135 | 200 | 1800 | 350 | 800 | 2335 | 375 | 1140 | 630 | 1665 |
| AKH-4-17-33-16УЗ | 1800 | 2000 | 1135 | 200 | 1800 | 350 | 900 | 2415 | 375 | 1220 | 630 | 1665 |
| AKH-4-17-28-20УЗ | 1800 | 2000 | 1135 | 200 | 1800 | 350 | 800 | 2335 | 375 | 1140 | 630 | 1665 |
| AKH-4-17-33-20УЗ | 1800 | 2000 | 1135 | 200 | 1800 | 350 | 900 | 2415 | 375 | 1220 | 630 | 1665 |
Электродвигатели синхронные серии СДБМ
Предназначены для работы от сети переменного тока частотой 50 Гц.
Номинальное напряжением двигателей 6000 В, коэффициент мощности (емкостной) 0,9.
Двигатели поставляются в комплекте со шкафом управления. Шкаф управления одностороннего обслуживания,
подвесной, в нем смонтированы устройство управления двигателем и измерительная аппаратура.
Вид климатического исполнения – УХЛ2.
Режим работы двигателей с насосом – продолжительный S1,
Режим работы двигателей с лебедкой – перемежающийся S6.
Конструктивное исполнение двигателей – IM1003.
Способ охлаждения двигателей – ICA01.
Охлаждение шкафа управления – естественное, воздушное.
Степень защиты двигателей – IP24., шкафа управления – IP44.
Техническая характеристика электродвигателей серии СДБМ
| Серия |
Мощность, кВт |
Частота, об/мин |
Напряжение, В |
Частота сети, Гц |
КПД, % | cos |
Ток статора, А |
Mmax/Mnom | Ms Mnom | IКi Inom | Масса,кг |
| СДБМ 99/39 -8УХЛ2 | 500 | 750 | 6000 | 50 | 94.3 | 0.9 | 57 | 2,2 | 2,2 | - | 4450 |
| СДБМ 99/46 -8УХЛ2 | 630 | 750 | 6000 | 50 | 94.7 | 0.9 | 71 | 2,2 | 2,2 | - | 3960 |
Габаритноустановочные размеры электродвигателей серии СДБМ
| Серия | l10 | l11 | l30 |
| ДБМ 99/46 -8УХЛ2 | 800 | 1085 | 1771 |
| СДБМ 99/39 -8УХЛ2 | 900 | 1185 | 1871 |
Электродвигатели синхронные серии СДВ
Двигатели СДВ работают от сети переменного тока частотой 50 Гц,напряжением 6000В в продолжительном режимеS1.
Категория размещения двигателей 3, степень защиты IP00.
Возбуждение двигателей от тиристорных возбудителей.
Выполняются на подшипниках скольжения с кольцевой смазкой, с одним или двумя концами вала.
Выводные концы обмотки статора могут располагаться в коробке выводов или направляться вниз, в фундаментную яму.
Охлаждение двигателей в режиме самовентиляции.
Техническая характеристика электродвигателей серии СДВ
| Серия |
Мощность, кВт |
Частота, об/мин |
Напряжение, В |
Частота сети, Гц |
КПД, % |
| СДВ 600 16-41-16УЗ | 1000 | 375 | 6000 | 50 | 94.1 |
| СДВ 600 16-64-12УЗ | 2000 | 500 | 6000 | 50 | 95.3 |
| СДВ 600 16-51-12УЗ | 1600 | 500 | 6000 | 50 | 95.3 |
| СДВ 600 16-41-12УЗ | 1250 | 500 | 6000 | 50 | 94.5 |
| СДВ 600 15-49-12УЗ | 800 | 500 | 6000 | 50 | 94 |
| СДВ 600 15-34-12УЗ | 500 | 500 | 6000 | 50 | 93 |
| СДВ 600 15-64-10УЗ | 1600 | 600 | 6000 | 50 | 95.2 |
| СДВ 600 15-64-10УЗ | 1250 | 600 | 6000 | 50 | 95.3 |
| СДВ 600 15-49-10УЗ | 1000 | 600 | 6000 | 50 | 94.8 |
| СДВ 600 15-39-10УЗ | 800 | 600 | 6000 | 50 | 94.3 |
Габаритноустановочные размеры электродвигателей серии СДВ
| Серия | b30 | l30 | l1 | d1 |
| СДВ 600 15-39-10УЗ | 2115 | 2230 | 300 | 160k6 |
| СДВ 600 15-49-10УЗ | 2115 | 2420 | 300 | 180k6 |
| СДВ 600 15-64-10УЗ | 2115 | 2540 | 300 | 180k6 |
| СДВ 600 15-34-12УЗ | 2115 | 2120 | 300 | 160k6 |
| СДВ 600 15-49-12УЗ | 2115 | 2490 | 350 | 220 k6 |
| СДВ 600 16-41-12УЗ | 2500 | 2380 | 350 | 200 k6 |
| СДВ 600 16-51-12УЗ | 2500 | 2560 | 350 | 220 k6 |
| СДВ 600 16-64-12УЗ | 2500 | 2850 | 410 | 240 k6 |
| СДВ 600 16-41-16УЗ | 2500 | 2450 | 350 | 220 k6 |
Электродвигатели синхронные серии СД
Электродвигатели синхронные трехфазные со статической системой возбуждения общего назначения.
Предназначены для привода механизмов, не требующих регулирования частоты вращения (насосы, вентиляторы и др.).
Работают от сети переменного тока частота - 50 Гц.,с номинальным напряжением двигателя - 6000 В, коэффициентом
мощности (при опережающем токе) - 0,9.
Комплектуется - тиристорным возбудительным устройством (ТВУ).
Вид климатического исполнения – У3, О4.
Номинальный режим работы – продолжительный S1.
Конструктивное исполнение двигателей – IM1001.
Способ охлаждения двигателей – IC01.
Степень защиты двигателей – IP21.
Комплектуется - тиристорным возбудительным устройством (ТВУ).
Вид климатического исполнения – У3, О4.
Номинальный режим работы – продолжительный S1.
Конструктивное исполнение двигателей – IM1001.
Способ охлаждения двигателей – IC01.
Степень защиты двигателей – IP21.
Техническая характеристика электродвигателей серии СД
| Тип двигателя | Мощность, кВт | Частота вращения об/мин | Масса, кг | Частота сети Гц | Напряжение В |
| СД2 (6000) 85/47 -8У3 | 500 | 750 | 2650 | 50 | 6000 |
| СД2 (6000) 85/40 -8У3 | 400 | 750 | 2325 | 50 | 6000 |
| СД2 (6000) 74/49 -8У3 | 315 | 750 | 2130 | 50 | 6000 |
| СД2 (6000) 85/57 -6О4 | 710 | 1000 | 2945 | 50 | 6000 |
| СД2 (6000) 85/47 -10О4 | 355 | 600 | 2565 | 50 | 6000 |
| СД2 (6000) 85/40 -10О4 | 280 | 600 | 2310 | 50 | 6000 |
| СД2 (6000) 74/47 -6О4 | 355 | 1000 | 2060 | 50 | 6000 |
| СД2 (6000) 85/57 -6У3 | 800 | 1000 | 2945 | 50 | 6000 |
| СД2 (6000) 85/47 -10У3 | 400 | 600 | 2565 | 50 | 6000 |
| СД2 (6000) 85/40 -10У3 | 315 | 600 | 2310 | 50 | 6000 |
| СД2 (6000) 74/47 -6У3 | 400 | 1000 | 2060 | 50 | 6000 |
| СД2 (6000) 85/57 -10О4 | 450 | 600 | 2925 | 50 | 6000 |
| СД2 (6000) 85/45 -6О4 | 560 | 1000 | 2420 | 50 | 6000 |
| СД2 (6000) 85/37 -6О4 | 450 | 1000 | 2240 | 50 | 6000 |
| СД2 (6000) 74/41 -6О4 | 280 | 1000 | 905 | 50 | 6000 |
| СД2 (6000) 85/57 -10У3 | 500 | 600 | 2925 | 50 | 6000 |
| СД2 (6000) 85/45 -6У3 | 630 | 1000 | 2420 | 50 | 6000 |
| СД2 (6000) 85/37 -6У3 | 500 | 1000 | 2240 | 50 | 6000 |
| СД2 (6000) 74/41 -6У3 | 315 | 1000 | 905 | 50 | 6000 |
| СД2 (6000) 85/57 -8О4 | 560 | 750 | 3030 | 50 | 6000 |
| СД2 (6000) 85/47 -8О4 | 450 | 750 | 2650 | 50 | 6000 |
| СД2 (6000) 85/40 -8О4 | 355 | 750 | 2325 | 50 | 6000 |
| СД2 (6000) 74/49 -8О4 | 280 | 750 | 2130 | 50 | 6000 |
| СД2 (6000) 85/57 -8У3 | 630 | 750 | 3030 | 50 | 6000 |
