АКН

Асинхронные трехфазные двигатели с фазным ротором, самовентиляцией серии АКН

Предназначены для привода шахтных подъемных машин, вентиляторов с большими моментами инерции рабочего колеса и др., работают от сети 6000 В, допускают прямой пуск.

Применение: угольная промышленность и др.

Пуск двигателей от полного напряжения сети с включенными в цепь ротора пусковыми сопротивлениями с помощью станции управления. Соединение двигателей с приводным механизмом осуществляется посредством упругой муфты. Двигатели имеют подшипники скольжения с кольцевой смазкой. Изоляционные материалы обмотки статора класса нагревостойкости не ниже “В”.

Обмотка статора имеет шесть выводных концов, закрепленных на четырех изоляторах в коробке выводов. Обмотка ротора имеет три конца, выведенных на шины траверсы контактных колец. Соединение фаз обмоток статора и ротора- звезда.

Двигатели допускают правое и левое направление вращения. Изменение направления вращения осуществляется только из состояния покоя.

Структура условного обозначения:

АКН2-ХХ-YYY-ZМУХЛ4 (Пример: АКН2-18-43-12МУХЛ4)

АКН - асинхронный двигатель с фазным ротором нормального исполнения

2 - номер серии

ХХ - условное обозначение наружного диаметра сердечника статора

ХХХ - длина сердечника статора в см

Х - число полюсов

М - модернизированные

УХЛ4 - климатическое исполнение и категория размещения

Технические характеристики:

Тип двигателя	Мощность, кВт	Напряжение, В	Частота вращения синхронная, об./мин.	Ммакс./ Мном.	Масса, кг
АКН-4-15-45-6УЗ	1000	6000	1000	2,3	4500
АКН-4-15-57-6УЗ	1250	6000	1000	2,3	5050
АКН-4-16-45-6УЗ	1600	6000	1000	2,3	5900
АКН-4-16-57-6УЗ	2000	6000	1000	2,3	6700
АКН-4-15-45-8УЗ	800	6000	750	2,3	4500
АКН-4-15-57-8УЗ	1000	6000	750	2,3	5050
АКН-4-16-45-8УЗ	1250	6000	750	2,2	5800
АКН-4-16-57-8УЗ	1600	6000	750	2,2	6500
АКН-4-16-69-8УЗ	2000	6000	750	2,2	7300
АКН-4-15-45-10УЗ	630	6000	600	2,3	4450
АКН-4-15-57-10УЗ	800	6000	600	2,3	5000
АКН-4-16-45-10УЗ	1000	6000	600	2,3	5600
АКН-4-16-57-10УЗ	1250	6000	600	2,3	6300
АКН-4-17-45-10УЗ	1600	6000	600	2	8250
АКН-4-17-57-10УЗ	2000	6000	600	2	9450
АКН-4-16-33-12УЗ	500	6000	500	2,3	4800
АКН-4-16-38-12УЗ	630	6000	500	2,3	5100
АКН-4-16-45-12УЗ	800	6000	500	2,3	5500
АКН-4-17-38-12УЗ	1000	6000	500	2,3	7550
АКН-4-17-45-12УЗ	1250	6000	500	2,3	8200
АКН-4-17-24-16УЗ	315	6000	375	2,6	5450
АКН-4-17-24-16УЗ	400	6000	375	2,3	5450
АКН-4-17-28-16УЗ	500	6000	375	2,3	5900
АКН-4-17-33-16УЗ	630	6000	375	2,3	6250
АКН-4-17-28-20УЗ	315	6000	300	2,3	5900
АКН-4-17-33-20УЗ	400	6000	300	2,3	6200

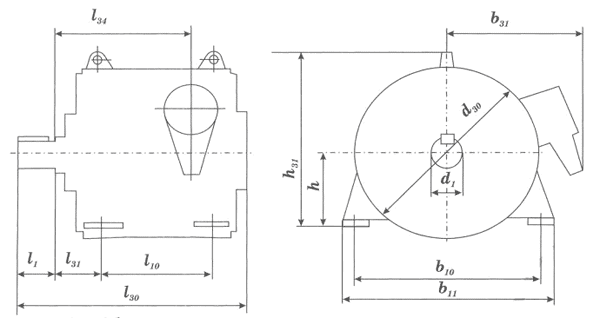

Электродвигатель АКН-4

Тип	Размеры, мм
Тип	b10	b11	b31	d1	d30	l1	l10	l30	l31	l34	h	h31
АКН-4-15-45-6УЗ	1400	1500	900	160	1300	300	1120	2525	355	1380	500	1285
АКН-4-15-57-6УЗ	1400	1500	900	160	1300	300	1250	2645	355	1500	500	1285
АКН-4-15-45-8УЗ	1400	1500	900	160	1300	300	1120	2525	355	1380	500	1285
AKH-4-15-57-8УЗ	1400	1500	900	160	1300	300	1250	2645	355	1500	500	1285
АКН-4-15-45-10УЗ	1400	1500	900	160	1300	300	1120	2525	355	1380	500	1285
AKH-4-15-57-10УЗ	1400	1500	900	160	1300	300	1250	2645	355	1500	500	1285
АКН-4-16-45-6УЗ	1500	1700	995	200	1500	350	1120	2595	375	1400	630	1515
AKH-4-16-57-6УЗ	1500	1700	995	200	1500	350	1250	2715	375	1520	630	1515
AKH-4-16-45-8УЗ	1500	1700	995	200	1500	350	1120	2595	375	1400	630	1515
AKH-4-16-57-8УЗ	1500	1700	995	200	1500	350	1250	2715	375	1520	630	1515
AKH-4-16-69-8УЗ	1500	1700	995	200	1500	350	1400	2855	375	1660	630	1515
AKH-4-16-45-10УЗ	1500	1700	995	200	1500	350	1120	2595	375	1400	630	1515
AKH-4-16-57-10УЗ	1500	1700	995	200	1500	350	1250	2715	375	1520	630	1515
AKH-4-16-33-12УЗ	1500	1700	995	200	1500	350	900	2415	375	1220	630	1515
AKH-4-16-38-12УЗ	1500	1700	995	200	1500	350	1000	2505	375	1310	630	1515
AKH-4-16-45-12УЗ	1500	1700	995	200	1500	350	1120	2595	375	1400	630	1515
AKH-4-17-45-10УЗ	1800	2000	1135	200	1800	350	1120	2595	375	1400	630	1665
AKH-4-17-57-10УЗ	1800	2000	1135	200	1800	350	1250	2715	375	1520	630	1665
AKH-4-17-38-12УЗ	1800	2000	1135	200	1800	350	1000	2505	375	1310	630	1665
AKH-4-17-45-12УЗ	1800	2000	1135	200	1800	350	1120	2595	375	1400	630	1665
AKH-4-17-24-16УЗ	1800	2000	1135	200	1800	350	800	2295	375	1100	630	1665
AKH-4-17-28-16УЗ	1800	2000	1135	200	1800	350	800	2335	375	1140	630	1665
AKH-4-17-33-16УЗ	1800	2000	1135	200	1800	350	900	2415	375	1220	630	1665
AKH-4-17-28-20УЗ	1800	2000	1135	200	1800	350	800	2335	375	1140	630	1665
AKH-4-17-33-20УЗ	1800	2000	1135	200	1800	350	900	2415	375	1220	630	1665

Электродвигатель		Номи-наль-ная мощ-ность, кВТ	При номинальной нагрузке						Данные ротора				Mmax Мном	Маховой момент ротора, кН-м2	Масса, 1000 кг
			частота вращения, об/мин	ток статора, А		КПД, %		cosφ	напря-жение, В			ток, А
АКН-2-15-57-6У4		1000	985	117		95,1		0,87	875			675	2,6	4	5
АКН-2-15-69-6У4		1250	985	145		95,3		0,87	1050			700	2,6	4,4	5,65
АКН-2-16-57-6У4		1600	985	182		95,5		0,89	1360			690	2,6	8,5	7,7
АКН-2-16-69-6У4		2000	990	225		95,8		0,89	1700			690	2,8	9,8	8,6
АКН-2-15-57-8У4		800	735	95		94,8		0,86	965			490	2,5	4,7	4,9
АКН-2-15-69-8У4		1000	740	117		95		0,87	1180			500	2,5	5,4	5,45
АКН-2-16-57-8У4		1250	740	144		95,2		0,88	1200			620	2,3	8,5	7,45
АКН-2- 16-69-8У4		1600	740	183		95,5		0,88	1430			660	2,3	9,8	8,4
АКН-2-16-83-8У4		2000	740	228		95,8		0,88	1780			660	2,4	11,4	9,4
АКН-2-15-57-10У4		630	590	77		94,5		0,83	850			440	2,3	5,2	4,8
АКН-2-15-69-10У 4		800	590	98		94,6		0,83	1025			465	2,3	6,2	5,35
АКН-2-16-5 7-10У 4		1000	590	121		94,7		0,84	1170			505	2,6	10,4	6,9
АКН-2-16-69-10У4		1250	590	150		94,9		0,85	1400			530	2,6	12	7,85
АКН-2-17-57-10У4		1600	595	188		95,2		0,86	1480			635	2,4	21,3	9,75
АКН-2-17-69-10У4		2000	595	232		95,3		0,87	1770			665	2,4	25,2	10,85
АКН-2-16-39-12У4		500	490	65		93,4		0,8	665			455	2,3	7,8	5,73
АКН-2-16-48- 12У4		630	490	81		93,8		0,8	810			465	2,3	9	6,35
АКН-2-16-57-12У4		800	490	102		94,3		0,8	990			480	2,4	10,3	6,9
АКН-2-17-48-12У4		1000	495	125		94,6		0,81	1060			560	2,3	18,8	8,95
АКН-2-17-57-12У4		1250	495	154		94,8		0,82	1260			590	2,3	21,6	9,8
АКН-2-18-43-12У4		1600	495	192		94,6		0,85	850			1150	2,4	39	9,75
АКН-2-18-53- 12У4		2000	495	237		95		0,86	1050			1170	2,5	45	10,05
АКН-2-17-23-16У4	315		365	43	91,3		0,78			480	400		2,3	11,9	5,45
АКН-2-17-27-16У4	400		365	54	91,9		0,78			565	430		2,3	13	5,8
АКН-2-17-31-16У4	500		365	67	92,6		0,78			685	440		2,3	14,4	6,15
АКН-2-17-39-16У4	630		365	84	93,3		0,78			855	440		2,4	16,8	6,75
АКН-2-18-36- 16У4	800		370	108	93,8		0,76			950	520		2,4	34	7,7
АКН-2-18-43-16У4	1000		370	132	94,1		0,78			1090	565		2,3	39	8,4
АКН-2-18-53-16У4	1250		370	166	94,5		0,72			805	950		2,4	45	9,35
АКН-2- 19-33-16У4	1600		370	194	94,5		0,84			745	1340		2,2	75,5	9,8
АКН-2-19-41 -16У4	2000		370	241	94,8		0,85			910	1370		2,3	88,5	11
АКН-2-17-31-20У4	315		290	48	91,2		0,69			535	335		2,3	14,3	6,15
АКН-2-17-39-20У4	400		290	57	91,8		0,73			645	370		2,3	16,7	6,75
АКН-2-18-27-20У 4	500		290	72	92		0,72			720	435		2,3	26	6,75
АКН-2-18-36-20У4	630		290	87	93		0,75			905	430		2,3	32	7,35
АКН-2-18-43-20У4	800		295	112	93,3		0,74			1100	445		2,3	35	8,05
АКН-2-19-33-20У4	1000		295	134	93,4		0,77			1130	550		2,5	71,6 80	8,8
АКН-2-19-41-20У4	1250		295	163	93,9		0,79			775	1000		2,4		10
АКН-2-18-27-24У4	315		240	49	91,1		0,68			535-	370		2,3	26	6,5
АКН-2-18-31-24У4	400		240	62	91,6		0,68			625	400		2,3	28	7
АКН-2-18-36-24У4	500		240	78	91,9		0,67			765	400		2,4	32	7,35
АКН-2-18-57-24У4	630		245	98	92,8		0,67			990	390		2,5	38	8,4 8,8
АКН-2-19-33-24У4	800		245	110	93		0,75			880	560		2,3	70
АКН-2-19-41-24У4	1000		245	138	93,3		0,75			1100	570		2,3	80	10
АКН-2-19-47-24У4	1250		245	173	93,2		0,75			745	1040		2,4	89,7	10,8

Примечания:

Изготовляются на напряжение 6000 В и предназначены для привода рабочих машин, требующих регулирования частоты вращения (шахтный подъем и др.), а также не требующих регулирования частоты вращения, но с тяжелыми условиями пуска (вентиляторы и др.).
Номинальный режим работы - продолжительный S1 по ГОСТ 183-74, допускают работу в повторно-кратковременных режимах SI, S4, S5 при условии, что средняя квадратическая мощность не превышает номинальную.
